Шнековый транспортер: как винт перемещает сыпучие и пастообразные материалы в реальной жизни

SQLITE NOT INSTALLED

Для многих слово «шнек» ассоциируется с бытовой мясорубкой или с маленькой железной спиралью в ручке. На промышленном языке шнековый транспортер — это рабочая лошадка, которая тихо и ровно перемещает тонны зерна, песка, щепы, муки и других материалов по заводам и складам. В этой статье я объясню, как он устроен, где применяется и почему его выбирают снова и снова.

Поговорим без заумных формул, но с конкретикой: какие бывают типы, на что смотреть при выборе и какие типичные ошибки приводят к поломкам. Читайте дальше — будет и полезно, и понятно.

Что такое шнековый транспортер и как он работает

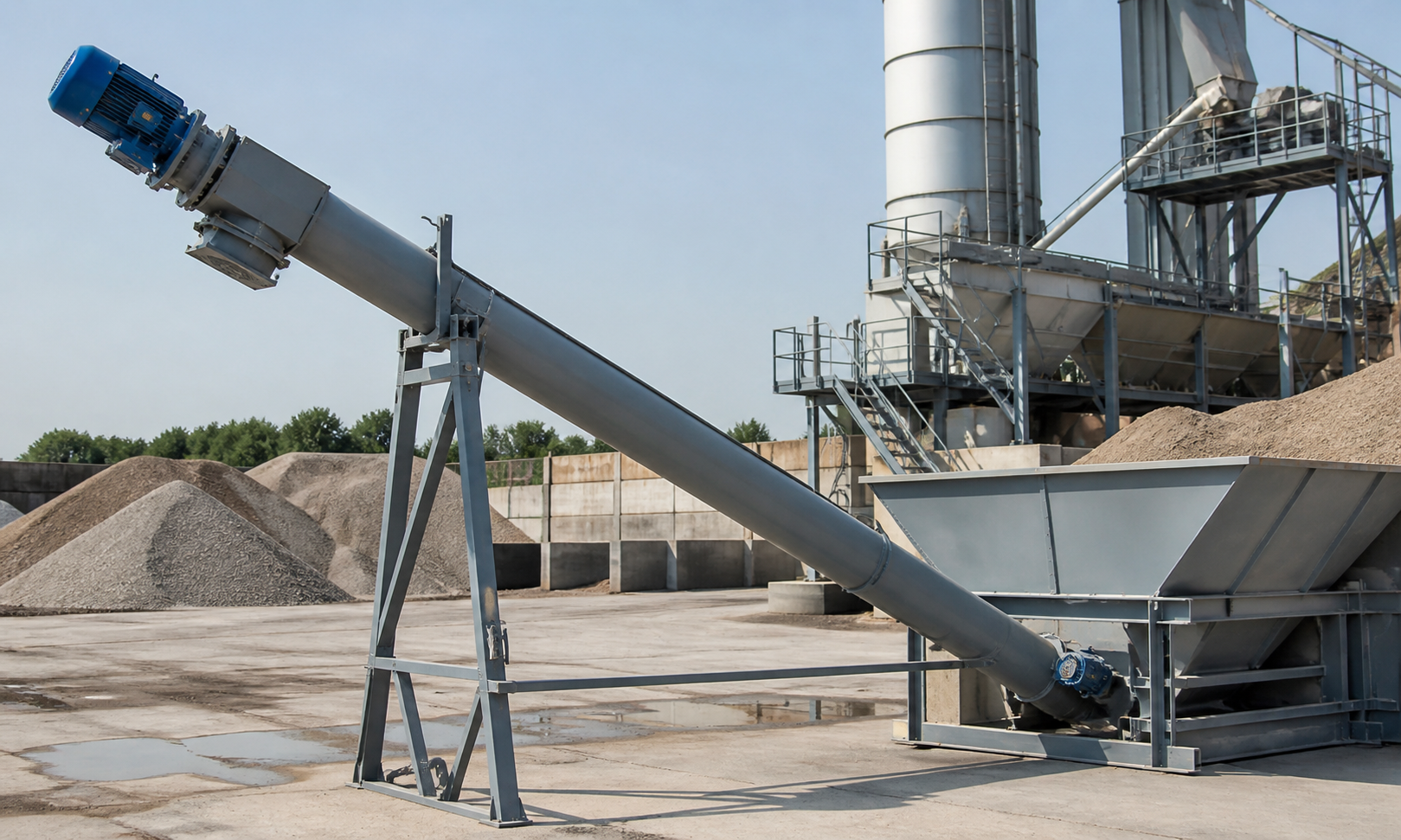

Шнековый транспортер — это механизм, в котором вращающаяся спираль внутри корпуса перемещает материал вдоль своей оси. Цена шнекового транспортера, согласно данным источника https://nsk.rustehmash.com/production/shnekovye-transportery-dlya-sypuchih-materialov/, зависит от его мощности, количества секций и производительности. Представьте винт, зажатый в трубе: при вращении он «вталкивает» сыпучую массу вперед. Главная идея простая, но реализация требует внимания к деталям — материал, скорость, шаг спирали и зазоры между витками влияют на производительность и износ.

Рабочий процесс выглядит так: материал попадает в приемную воронку, заполняет пространство между витками шнека и корпусом, затем перемещается в сторону выгрузки. Для паст, густых смесей и продуктов с повышенной влажностью конструкцию делают с усилением и часто с применением специальных уплотнений, чтобы уменьшить проскальзывание и забивание.

Основные элементы конструкции

В каждой модели есть ряд ключевых деталей, без которых транспортер не будет работать надежно. Вот краткий список — он поможет ориентироваться при выборе или обслуживании.

• Шнек (винт) — спиральный элемент, может быть цельным или свайным (на валах-секциях).
• Корпус — труба или U-образный желоб, защищает материал от рассыпания и облегчает подачу.
• Привод — мотор-редуктор, определяет частоту вращения и крутящий момент.
• Опоры и подшипники — несут вал и обеспечивают соосность, важны для снижении вибраций.
• Приемная и разгрузочная воронки — точки подключения к процессу.
• Уплотнения и патрубки для дозирования, если транспортер работает с пылеватыми или вредными материалами.

Каждый элемент влияет на срок службы и производительность, поэтому при проектировании не экономят на подшипниках и качестве вала.

Виды шнековых транспортеров и отличия в конструкции

Шнековые транспортеры классифицируют по форме корпуса, расположению и назначению. Ниже — краткая таблица, которая показывает основные типы и где их лучше использовать.

Дополнительно существуют никелированные, нержавеющие и покрытые резиной шнеки для агрессивных сред и пищевой промышленности. Конструкция шнека — сплошная, лентавая или с переменным шагом — тоже меняет динамику подачи.

Вариации рабочего винта

Производители предлагают разные профили витков: постоянный шаг, переменный шаг, профиль с изменением лопастей. Переменный шаг позволяет уменьшать или увеличивать заполнение и потому используется, когда нужно аккуратно дозировать продукт.

Иногда применяют двухвинтовые или комбинированные конструкции — это повышает эффективность при перемешивании и транспортировке влажных смесей. Но такие решения сложнее в обслуживании и дороже.

Где используется шнековый транспортер: реальные примеры

Шнеки встречаются повсюду — от маленькой фермы до цементного завода. Ниже я перечислил типичные отрасли и привел конкретику по применению, чтобы вы поняли контекст.

Сельское хозяйство и зернохранилища

Самая очевидная зона применения — транспортировка зерна, семян, комбикормов. Шнеки перемещают урожай из бункера в сушилку, грузят зерно в элеваторы и в вагонные платформы. Простота конструкции и низкая стоимость делают их привлекательными для фермеров.

В агросекторе часто используют съемные секции шнеков — их удобно транспортировать по полю и быстро конфигурировать под разные задачи.

Пищевая промышленность

В пищевой отрасли важны чистота и гигиена. Здесь применяют нержавеющее исполнение и конструкции с возможностью быстрой разборки. Шнеки подают муку, сахар, какао-порошок, наполнители для производства печенья и других изделий.

Для гидрофобных или липких продуктов добавляют теплоизоляцию или специальное покрытие, чтобы снизить налипание.

Строительство и производство стройматериалов

Цемент, песок, сухие смеси — все это подают шнеками на линии дозирования и упаковки. В строительной технике чаще используют трубные шнеки и усиленные валы из-за абразивного износа.

В оборудовании для производства бетона шнеки дозируют добавки и готовые сухие смеси с высокой точностью.

Энергетика и биомасса

Транспортировка щепы, опилок, пеллет — одно из распространенных применений в ТЭЦ и котельнях на биотопливе. Вертикальные и спиральные питатели подают топливо в камеры сгорания или на дозирующие транспортеры.

Здесь важно учитывать влажность топлива и абразивные свойства — это влияет на выбор материала и толщину покрытия шнека.

Химия и очистка сточных вод

Шнеки используются для удаления осадка, транспортировки гранул и порошков. В системах очистки стоков они подают и обезвоживают ил, иногда совместно с прессами и фильтр-прессами.

В химической отрасли важна стойкость материалов к коррозии и агрессивным средам, поэтому применяются специальные сплавы и покрытия.

Плюсы и минусы шнековых транспортеров

Шнеки хороши тем, что просты, дешевы и легко интегрируются в линии. Но у них есть и ограничения — например, они не подходят для очень абразивных крупных кусков или для высокой скорости подачи на большие расстояния.

• Преимущества: компактность, низкая стоимость установки, простота обслуживания, возможность работы в замкнутом контуре.
• Ограничения: износ при абразивных материалах, трудности с сильно липкими смесями, ограничение по высоте и длине без промежуточных опор.

Выбирая шнек, важно сопоставить плюсы и минусы с требованиями технологического процесса. Иногда лучше сочетать шнек с другими транспортерами для оптимальной работы.

На что обращать внимание при выборе и эксплуатации

При покупке шнекового транспортера учитывайте материал и его свойства: фракцию, влажность, насыпную плотность и абразивность. Эти параметры определяют диаметр шнека, шаг витка и толщину стенок корпуса.

Также проверьте следующие моменты: доступность запчастей, возможность разборки для чистки, наличие защит от перегрузки и качественная система уплотнений. Экономия на мотор-редукторе обычно дорого обходится в ремонте.

Обслуживание и типичные ошибки

Регулярная проверка подшипников, чистка приемных воронок и контроль люфтов вала продлевают жизнь агрегата. Типичные ошибки — использование шнека для материалов с крупными включениями, неправильный подбор частоты вращения и игнорирование вибраций.

Еще одна частая проблема — неправильная загрузка: при недостаточном заполнении эффективность падает, при переполнении возникает перегрузка и повышенный износ.

Безопасность и экология

Шнековые транспортеры требуют мер безопасности: ограждения вращающихся частей, аварийные остановы и защита от пыли. В пищевой отрасли на первом месте гигиена — конструкции должны позволять быструю разборку и мойку.

Также важно учитывать выброс пыли при разгрузке: фильтры, циклона или аспирационные системы помогут избежать загрязнения и ухудшения условий труда.

Типичные вопросы при проектировании (коротко)

Какой диаметр нужен? Что за материал и его плотность? Какая высота подъема и длина трассы? Нужна ли герметичность? Ответы на эти вопросы формируют спецификацию, по которой производитель подбирает шнек.

Очень рекомендую просить у поставщика реальные паспорта на машины, где указаны режимы работы и допустимые материалы. Это помогает избежать ошибок и удешевить эксплуатацию в будущем.

Заключение

Шнековый транспортер — простой и надежный способ перемещать сыпучие и пастообразные материалы. Его сила в универсальности: подходящие исполнения найдутся для зерна, муки, цемента, щепы и даже сточных осадков. В то же время важно правильно подобрать тип, учесть свойства материала и не экономить на ключевых узлах, чтобы не столкнуться с преждевременным износом.

Если коротко: выбирайте шнек, исходя из задачи, а не цены. Тогда он будет служить долго и без лишних хлопот.
